Dettagli del prodotto
Luogo di origine: Henan, Cina
Marca: Zhenglan cable
Certificazione: ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
Numero di modello: Cavo elettrico sotterraneo in alluminio economico 6-35kV XLPE isolato STA armato - Cavo sotterraneo
Termini di pagamento e di spedizione
Quantità di ordine minimo: 1500 metri
Prezzo: USD 1- USD 200
Imballaggi particolari: Tamburo di legno, tamburo di legno e acciaio, come richiesta del cliente
Tempi di consegna: 7-10 giorni lavorativi
Termini di pagamento: L/C,T/T,Western Union
Capacità di alimentazione: 100000 metri al mese
Materiale: |
Rame |
Isolamento: |
XLPE |
Nucleo: |
3 nuclei, 1 nucleo |
Marchio del cavo: |
Stampa con inchiostro |
Schermo metallico: |
Acciaio a caldo |
caratterizzato: |
Armatura in filo d'acciaio, armatura in nastro d'acciaio |
Guaina esterna: |
PVC normale o PVC ignifugo |
Colore della guaina esterna: |
Nero o personalizzato |
Materiale: |
Rame |
Isolamento: |
XLPE |
Nucleo: |
3 nuclei, 1 nucleo |
Marchio del cavo: |
Stampa con inchiostro |
Schermo metallico: |
Acciaio a caldo |
caratterizzato: |
Armatura in filo d'acciaio, armatura in nastro d'acciaio |
Guaina esterna: |
PVC normale o PVC ignifugo |
Colore della guaina esterna: |
Nero o personalizzato |
Questo cavo di alimentazione sotterraneo a media tensione con conduttore in alluminio offre una soluzione altamente conveniente per la distribuzione di energia senza compromettere l'affidabilità o le prestazioni. Caratterizzato da un conduttore in alluminio a trefoli, isolamento XLPE e costruzione con armatura a nastro d'acciaio (STA), questo cavo è progettato per un'ampia gamma di applicazioni sotterranee e interne dove è richiesta protezione meccanica ma peso e costo sono considerazioni chiave. È una scelta ideale per progetti infrastrutturali su larga scala, reti di utenze e installazioni industriali che cercano un equilibrio ottimale tra prestazioni ed economia.

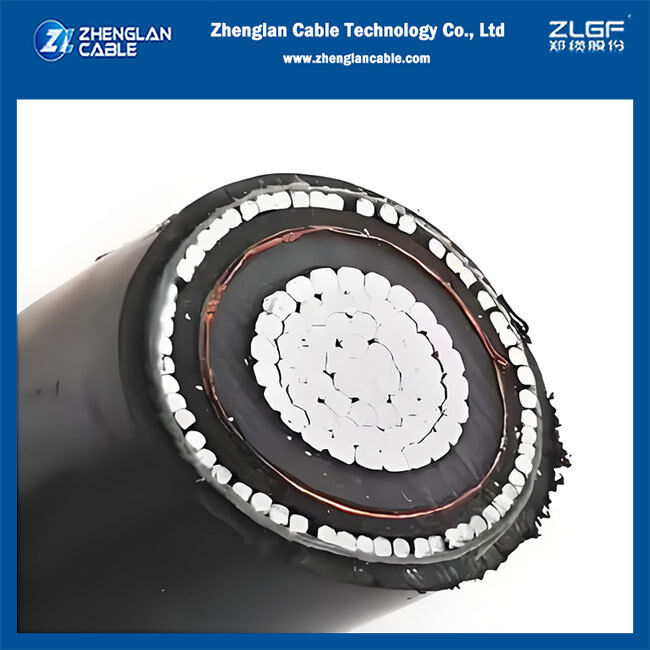

Costruzione del prodotto
Conduttore: Alluminio a trefoli (Classe 2), compattato per garantire un profilo liscio e rotondo.
Schermo conduttore: Strato semiconduttore estruso per garantire un'interfaccia elettrica liscia con l'isolamento.
Isolamento: XLPE (Polietilene reticolato), che fornisce eccellenti proprietà elettriche e termiche.
Schermo isolante: Strato semiconduttore estruso, spesso combinato con uno schermo metallico (ad es. nastro di rame).
Schermo metallico: schermo in nastro di rame
Armatura: Armatura a nastro d'acciaio (STA), che fornisce una robusta protezione meccanica contro urti e schiacciamenti.
Guaina esterna: Guaina in PVC o PE resistente e resistente ai raggi UV, che protegge il cavo da umidità, sostanze chimiche e stress ambientali.
Applicazioni tipiche
Reti di distribuzione primaria e secondaria
Alimentazione elettrica sotterranea per complessi industriali e aree residenziali
Installazione in canaline e trincee per cavi
Applicazioni interne come collegamenti a quadri e trasformatori
Progetti infrastrutturali sensibili ai costi
Standard di produzione e tensione
Standard: IEC 60502-2, BS 6622, o secondo le esigenze del cliente.
Tensione nominale: 6kV a 35kV.
Numero di anime: Monopolare o 3 poli.
Specifiche tecniche
|
Parametro |
Dettagli |
|
Intervallo di tensione |
6-35 kV |
|
Conduttore |
Alluminio, trefoli Classe 2 |
|
Isolamento |
XLPE |
|
Tipo di armatura |
Armatura a nastro d'acciaio (STA) |
|
Guaina esterna |
PVC / PE |
|
Temp. max conduttore. |
90°C (Normale), 250°C (Corto circuito) |
|
Area della sezione trasversale |
Fino a 630mm² o secondo necessità |
Variazioni disponibili
Armatura: Disponibili opzioni STA (armatura a nastro d'acciaio) e SWA (armatura a filo d'acciaio).
Materiale guaina: PVC, PE o HDPE.
Anima: Disponibili design monopolo o 3 poli.
|
Area normale della sezione trasversale (mm²) |
Diametro appross. conduttore (mm) |
Spessore nominale isolamento (mm) |
Spessore nastro rame (mm) |
Area filo di rame schermo (mm²) |
Diametro appross. isolamento (mm) |
Spessore nominale armatura (mm) |
Spessore nominale guaina (mm) |
Diametro esterno appross. (mm) |
Peso appross. (kg/km) |
|
|
|
|
|
|
|
|
|
|
|
CU |
AL |
|
25 |
6.05 |
2.5 |
0.1 |
16 |
12.5 |
0.5 |
2.2 |
39 |
2800 |
2300 |
|
35 |
7.10 |
2.5 |
0.1 |
16 |
13.5 |
0.5 |
2.3 |
42 |
3200 |
2600 |
|
50 |
8.25 |
2.5 |
0.1 |
16 |
14.7 |
0.5 |
2.4 |
45 |
3800 |
2900 |
|
70 |
9.90 |
2.5 |
0.1 |
16 |
16.3 |
0.5 |
2.5 |
49 |
4700 |
3400 |
|
95 |
11.7 |
2.5 |
0.1 |
16 |
18.1 |
0.5 |
2.6 |
53 |
5800 |
4000 |
|
120 |
13.3 |
2.5 |
0.1 |
16 |
19.5 |
0.5 |
2.7 |
56 |
6800 |
4600 |
|
150 |
14.3 |
2.5 |
0.1 |
25 |
20.7 |
0.5 |
2.8 |
59 |
7900 |
5100 |
|
185 |
16.3 |
2.5 |
0.1 |
25 |
22.7 |
0.8 |
2.9 |
64 |
9400 |
5900 |
|
240 |
18.7 |
2.6 |
0.1 |
25 |
25.3 |
0.8 |
3.1 |
70 |
11700 |
7000 |
|
300 |
20.9 |
2.8 |
0.1 |
25 |
27.9 |
0.8 |
3.3 |
76 |
14100 |
8300 |
|
400 |
23.7 |
3.0 |
0.1 |
25 |
31.1 |
0.8 |
3.6 |
85 |
18300 |
10900 |
Zhenglan Cable Technology offre cavi MV certificati IEC 60502-2 con prezzi competitivi diretti dalla fabbrica, tempi di consegna rapidi e rapporti di prova completi. Contattateci per un preventivo personalizzato.
