Dettagli:
|
| Materiale: | CU | Tipo: | PVC isolato |
|---|---|---|---|
| Applicazione: | per uso domestico | Tipo di conduttore: | Stranded |
| Evidenziare: | Cavo elettrico resistente al fuoco,cavo basso ignifugo del fumo |
||
Applicazione:
Pricipalmente utilizzato nelle linee elettriche, nelle linee di controllo e nelle linee di trasmissione del segnale per gli apparecchi elettrici, strumentazione, attrezzature elettroniche e dispositivi di automazione, specificamente utilizzati nei sistemi di allarme antifurto, nei citofoni di costruzione, ecc.

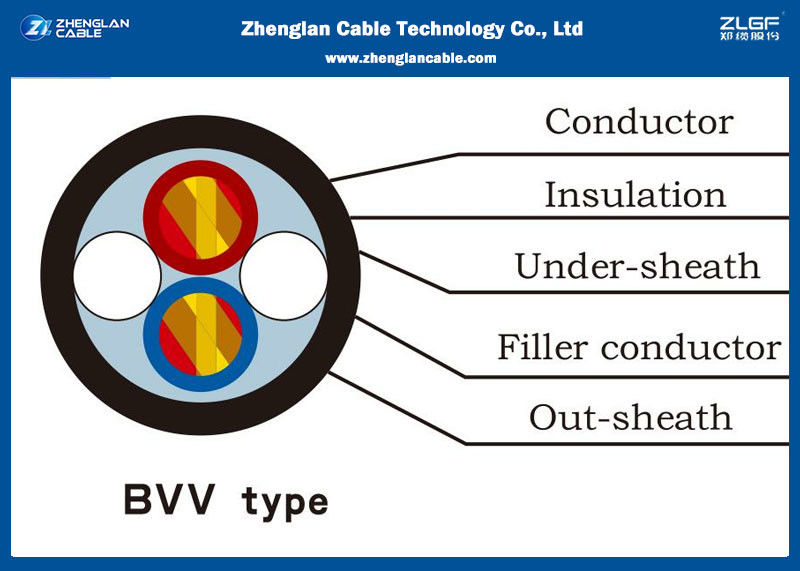

Costruzione
Conduttore: conduttore flessibile class5 (classe 5 di GB/T 3956 o IEC60228.5)
Numero del centro: 2core a 41core
Isolamento: PVC composto
Guaina esterna: PVC composto
Tensione nominale
300/500V (GB/T5023.3-2008 o 60227 IEC52)
450/750V (GB/T5023.3-2008 o 60227 IEC53)
Temperatura di servizio: -30~ +70℃
Raggio di piegamento: 15D
Imballaggio: 100m/roll o come richiesta
Nota: La resistenza al fuoco e ignifuga (adotti il nastro della mica), il fumo di minimo e l'alogeno liberamente, o l'altra proprietà sono disponibili.
Il cavo dello ZR (cavo ignifugo) è il genere di cavo con l'isolamento del PVC sviluppato misto con l'additivo di protezione contro l'incendio per farlo avere la capacità di impedire o di ritardo della fiamma spanta durante la combustione.
Ci sono 3 gradi della protezione contro l'incendio disponibili che sono
Classifichi A che è il più ad alto livello di rallentamento della fiamma. Cioè il materiale di isolamento, la corda di riempimento, (la cinghia di fissaggio del cuscino interno)/strato ed il materiale della guaina utilizzati in cavi sono tutti materiali ignifugi.
Classifichi la B eccetto il materiale di isolamento, tutti i altri materiali sono ignifugo.
Il grado C soltanto il materiale della guaina è ignifugo
Il cavo del NH (cavo resistente al fuoco) è il genere di cavo sviluppato con uno strato del nastro della mica. Anche se la pelle di plastica è bruciata fuori, lo strato refrattario contribuirà a non causare il cortocircuito. Nel fissare, tagli lo strato refrattario alla testa di cavo.
Il cavo di LSZH, di LSOH, di LS0H, di LSFH o di OHLS (fumo basso zero cavi dell'alogeno) è cavo con isolamento o la guaina esterna costruita liberamente facendo uso di fumo basso zero materiali dell'alogeno da contribuire a ridurre i gas tossici e corrosivi prodotti durante la combustione.
il cavo a prova di termite è il cavo costruito con isolamento o la guaina esterna mista con un genere di materiali per impedire la termite che morde il cavo.
Scheda di dati
300/300V
| Numero del centro/area sezionale (² di millimetro) | Numero del trefolo/diametro (millimetro) | Max. Diameter (millimetri) |
Peso (kg/km) |
| 2×0.5 | 16/0.2 | 5,9 | 47,9 |
| 2×0.75 | 24/0.2 | 6,3 | 56,2 |
| 3×0.5 | 16/0.2 | 6,3 | 58,4 |
| 3×0.75 | 24/0.2 | 6,7 | 72,9 |
300/500V
|
Numero del centro/area sezionale (² di millimetro) |
Spessore dell'isolamento (millimetri) | Spessore esterno della guaina (millimetro) | Diametro esterno (millimetri) | resistenza di isolamento 70℃minimum (mΩ/km) |
| 2×1.0 | 0,6 | 0,8 | 5.2×7.3 | 0,010 |
| 2×1.5 | 0,7 | 0,8 | 5.8×8.0 | 0,010 |
| 2×2.5 | 0,8 | 1,0 | 7.1×10.0 | 0,0090 |
| 2×4.0 | 0,8 | 1,0 | 7.9×11.6 | 0,0085 |
| 2×4.0 | 0,8 | 1,1 | 12,4 | 0,0070 |
| 2×6.0 | 0,8 | 1,1 | 8.8×13.4 | 0,0080 |
| 2×6.0 | 0,8 | 1,1 | 14,5 | 0,0080 |
| 2×10.0 | 0,8 | 1,2 | 14,3 | 0,056 |
| 3×4.0 | 0,8 | 1,2 | 13,5 | 0,0070 |
| 3×6.0 | 0,8 | 1,2 | 14,0 | 0,0070 |
| 4×4.0 | 0,8 | 1,2 | 14,6 | 0,0070 |
| 4×6.0 | 0,8 | 1,2 | 16,0 | 0,0060 |
| 4×10.0 | 1,0 | 1,4 | 19,0 | 0,0056 |
| 5×4.0 | 0,8 | 1,4 | 16,5 | 0,0070 |
| 5×6.0 | 1,0 | 1,4 | 17,5 | 0,0060 |
| 5×10.0 | 1,2 | 1,6 | 22,0 | 0,0056 |
| 6×0.75 | 0,4 | 0,8 | 9,6 | 0,011 |
| 6×1.0 | 0,6 | 1,0 | 11,0 | 0,010 |
| 6×1.5 | 0,7 | 1,1 | 13..3 | 0,010 |
| 6×2.5 | 0,8 | 1,2 | 15,8 | 0,0090 |
| 7×0.75 | 0,4 | 0,8 | 9,6 | 0,011 |
| 7×1.0 | 0,6 | 1,1 | 11,0 | 0,010 |
| 7×1.5 | 0,7 | 1,1 | 13,3 | 0,010 |
| 7×2.5 | 0,8 | 1,2 | 16,0 | 0,0090 |
| 8×0.75 | 0,4 | 1,0 | 10,6 | 0,011 |
| 8×1.0 | 0,6 | 1,2 | 13,2 | 0,010 |
| 8×1.5 | 0,7 | 1,2 | 14,2 | 0,010 |
| 10×0.5 | 0,4 | 1,0 | 10,5 | 0,012 |
| 10×0.75 | 0,4 | 1,0 | 13,2 | 0,011 |
| 10×1.0 | 0,6 | 1,2 | 14,5 | 0,010 |
| 10×1.5 | 0,7 | 1,4 | 16,7 | 0,010 |
| 10×2.5 | 0,8 | 1,5 | 20,0 | 0,009 |
| 12×0.5 | 0,4 | 1,0 | 11,0 | 0,012 |
| 12×0.75 | 0,4 | 1,2 | 13,2 | 0,011 |
| 15×0.75 | 0,4 | 1,2 | 14,0 | 0,011 |
| 15×1.0 | 0,6 | 1,2 | 15,5 | 0,010 |
| 16×0.75 | 0,4 | 1,2 | 14,0 | 0,010 |
| 16×1.0 | 0,6 | 1,2 | 15,5 | 0,010 |
| 19×0.75 | 0,4 | 1,2 | 15,0 | 0,011 |
| 19×1.0 | 0,6 | 1,2 | 17,8 | 0,010 |
| 20×0.5 | 0,4 | 1,2 | 14,0 | 0,012 |
| 20×0.75 | 0,4 | 1,2 | 15,5 | 0,011 |
| 20×1.0 | 0,6 | 1,2 | 18,3 | 0,010 |
| 24×0.75 | 0,4 | 1,2 | 17,0 | 0,011 |
| 24×1.0 | 0,6 | 1,2 | 20,5 | 0,010 |
| 25×0.75 | 0,4 | 1,2 | 17,1 | 0,011 |
| 25×1.0 | 0,6 | 1,2 | 20,8 | 0,010 |
| 30×0.75 | 0,4 | 1,4 | 19,5 | 0,011 |
| 30×1.0 | 0,6 | 1,4 | 22,6 | 0,010 |
| 37×0.75 | 0,4 | 1,4 | 21,6 | 0,011 |
| 37×1.0 | 0,6 | 1,4 | 23,0 | 0,010 |
| 40×0.75 | 0,4 | 1,4 | 21,8 | 0,011 |
| 40×01.0 | 0,6 | 1,4 | 25,5 | 0,010 |
| 41×0.75 | 0,4 | 1,4 | 22,5 | 0,011 |
| 41×0.75 | 0,6 | 1,4 | 27,0 | 0,010 |
