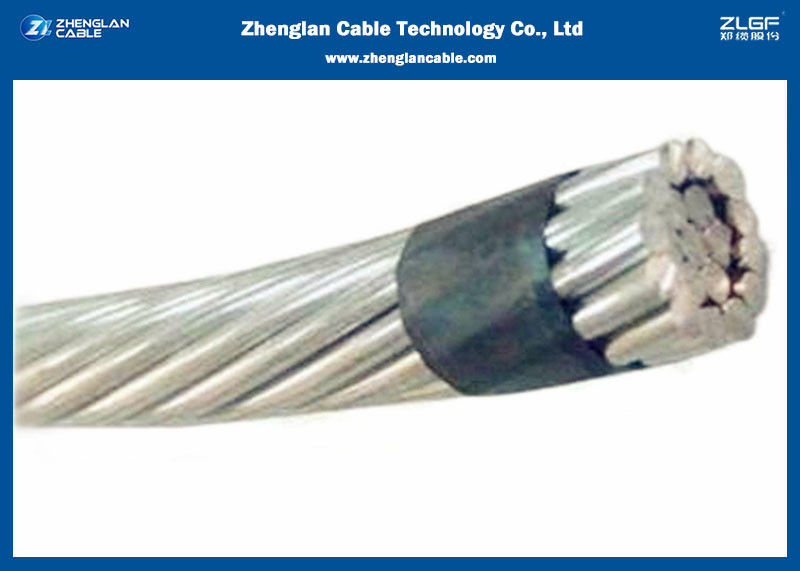

Conduttore nudo ACSR Conduttore in alluminio Acciaio rinforzato

Name: Conduttore nudo ACSR Conduttore in alluminio Acciaio rinforzato
Brand: Zhenglan Cable Technology Co., Ltd
SKU: Conduttore nudo ACSR (area AL: 125 mm2 acciaio: 20,4 mm2 totale: 145 mm2)
Price: 49.05 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Henan, Cina

Marca: Zhenglan Cable

Certificazione: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007

Numero di modello: Conduttore nudo ACSR (area AL: 125 mm2 acciaio: 20,4 mm2 totale: 145 mm2)

Termini di pagamento e di spedizione

Quantità di ordine minimo: 300 metri

Imballaggi particolari: Tamburo di legno, tamburo di legno e acciaio, come richiesta del cliente

Tempi di consegna: 15 giorni

Termini di pagamento: L/C, T/T,

Ottieni il miglior prezzo

Dettagli del prodotto

Descrizione del prodotto

Evidenziare:
                                                                                                                                    Conduttore di alluminio Steel Reinforced di Acsr, Linea sopraelevata conduttore, 125 mm2 conduttore in alluminio ACSR


Materiale:	AL/ACCIAIO	Nucleo:	Normale o personalizzato
caratterizzato:	Conduttore nudo	Corazzato:	NO

Materiale:	AL/ACCIAIO
Nucleo:	Normale o personalizzato
caratterizzato:	Conduttore nudo
Corazzato:	NO

Conduttore nudo ACSR Conduttore in alluminio Acciaio rinforzato

Cavo di linea aerea nudo(Area Al:125mm2 Acciaio:20.4mm2 Totale:145mm2), Conduttore ACSR secondo IEC 61089

APPLICAZIONE

I conduttori ACSR sono ampiamente utilizzati per la trasmissione di energia elettrica su lunghe distanze, poiché sono ideali per campate di linee aeree lunghe. Sono anche usati come messaggeri per il supporto di cavi elettrici aerei.

NORMA

Progettazione di base secondo le norme BS 215-2 / BS EN 50182 / IEC 61089 / ASTM B 232/B 232M / DIN 48204 / JIS C 3110.

Nota: I valori di corrente nominale menzionati nella tabella sopra si basano su una velocità del vento di 0,6 metri al secondo, una radiazione solare di 1200 watt/metro quadro, una temperatura ambiente di 50°C e una temperatura del conduttore di 80°C.

COSTRUZIONE

I conduttori ACSR sono formati da diversi fili di alluminio e acciaio zincato, intrecciati in strati concentrici. Il filo o i fili che formano il nucleo sono fatti di acciaio zincato e lo strato o gli strati esterni sono di alluminio. Il nucleo in acciaio zincato è normalmente composto da 1, 7 o 19 fili. I diametri dei fili di acciaio e alluminio possono essere uguali o diversi.

Variando le proporzioni relative di alluminio e acciaio, si possono ottenere le caratteristiche richieste per qualsiasi applicazione particolare. Un UTS (Ultimate Tensile Strength) più elevato può essere ottenuto aumentando il contenuto di acciaio, e una maggiore capacità di trasporto di corrente aumentando il contenuto di alluminio.

PROPRIETÀ ELETTRICHE

densità a 20°C	Alluminio: 2.703 kg/dm
densità a 20°C	Acciaio zincato: 7.80 kg/dm
Coefficiente di temperatura a 20°C	Alluminio: 0.00403 (°C)
resistività a 20°C	Alluminio: Non deve superare 0.028264
Espansione lineare	Alluminio: 23 x10 (°C)
Espansione lineare	Acciaio zincato: 11.5 x10 (1/°C)

CONDIZIONI DI SERVIZIO

Temperatura ambiente	-5°C - 50°C
Pressione del vento	80 – 130kg/m
Accelerazione sismica	0.12 - 0.05g
Livello isoceraunico	10 – 18
Umidità relativa	5 – 100%

DATI TECNICI

Numero di fili		Modulo di elasticità		Coefficiente di espansione lineare
AL	ACCIAIO	Kg/mm2	Lb/in2	1/C°	1/F°
6	1	81	11.5 x10⁶	19.1 x10^-6	10.6 x10^-6
6	7	77	11.0 x10⁶	19.8 x10^-6	11.0 x10^-6
12	7	107	15.2 x10⁶	15.3 x10^-6	8.5 x10^-6
18	1	67	9.5 x10⁶	21.2 x10^-6	11.8 x10^-6
24	7	74	10.5 x10⁶	19.6 x10^-6	10.9 x10^-6
26	7	77	10.9 x10⁶	18.9 x10^-6	10.5 x10^-6
28	7	79	11.2 x10⁶	18.4 x10^-6	10.2 x10^-6
30	7	82	11.6 x10⁶	17.8 x10^-6	9.9 x10^-6
30	19	80	11.4 x10⁶	18.0 x10^-6	10.0 x10^-6
32	19	82	11.7 x10⁶	17.5 x10^-6	9.7 x10^-6
54	7	70	9.9 x10⁶	19.3 x10^-6	10.7 x10^-6
54	19	68	9.7 x10⁶	19.4 x10^-6	10.8 x10^-6

PARAMETRI DI COSTRUZIONE

• IEC 60189

Codice	Area nominale			Intreccio		Diametro esterno	Peso	Carico di rottura	Resistenza elettrica @20°	Corrente nominale*
	AL	ACCIAIO	TOTALE	AL	ACCIAIO
	mm2	mm2	mm2	N.^xmm	N.^xmm	mm	Kg/Km	KN	Ω/Km	A
16	16	2.67	18.7	6/1.84	1/1.84	5.52	64.6	6.08	1.7934	85
25	25	4.17	29.2	6/2.30	1/2.30	6.9	100.9	9.13	1.1478	112
40	40	6.67	46.7	6/2.91	1/2.91	8.73	161.5	14.4	0.7174	150
63	63	10.5	73.5	6/3.66	1/3.66	10.98	254.4	21.63	0.4555	198
100	100	16.7	117	6/4.61	1/4.61	13.83	403.8	34.33	0.2869	263
125	125	6.94	132	18/2.97	1/2.97	14.85	397.9	29.17	0.2304	299
125	125	20.4	145	26/2.47	7/1.92	15.64	503.9	45.69	0.231	302
160	160	8.89	169	18/3.36	1/3.36	16.8	509.3	36.18	0.18	347
160	160	26.1	186	26/2.80	7/2.18	17.74	644.9	57.69	0.1805	351
200	200	11.1	211	18/3.76	1/3.76	18.8	636.7	44.22	0.144	398
200	200	32.6	233	26/3.13	7/2.43	19.81	806.2	70.13	0.1444	402
250	250	24.6	275	22/3.80	7/2.11	21.53	880.6	68.72	0.1154	458
250	250	40.7	291	26/3.50	7/2.72	22.16	1007.7	87.67	0.1155	461
315	315	21.8	337	45/2.99	7/1.99	23.91	1039.6	79.03	0.0917	526
315	315	51.3	366	26/3.93	7/3.05	24.87	1269.7	106.83	0.0917	530
400	400	27.7	428	45/3.36	7/2.24	26.88	1320.1	98.36	0.0722	607
400	400	51.9	452	54/3.07	7/3.07	27.63	1510.3	123.04	0.0723	610
450	450	31.1	481	45/3.57	7/2.38	28.56	1485.2	107.47	0.0642	651
450	450	58.3	508	54/3.26	7/3.26	29.34	1699.1	138.42	0.0643	655
500	500	34.6	535	45/3.76	7/2.51	30.09	1650.2	119.41	0.0578	693
500	500	64.8	565	54/3.43	7/3.43	30.87	1887.9	153.8	0.0578	697
560	560	38.7	599	45/3.98	7/2.65	31.83	1848.2	133.74	0.0516	741
560*	560	70.9	631	54/3.63	19/2.18	32.68	2103.4	172.59	0.0516	745
630	630	43.6	674	45/4.22	7/2.81	33.75	2079.2	150.45	0.0459	794
630*	630	79.8	710	54/3.85	19/2.31	34.65	2366.3	191.77	0.0459	798
710	710	49.1	759	45/4.48	7/2.99	35.85	2343.2	169.56	0.0407	851
710*	710	89.9	800	54/4.09	19/2.45	36.79	2666.8	216.12	0.0407	856
800*	800	34.6	835	72/3.76	7/2.51	37.61	2480.2	167.41	0.0361	910
800*	800	66.7	867	84/3.48	7/3.48	38.28	2732.7	205.33	0.0362	912
800*	800	101	901	54/4.34	19/2.61	39.09	3004.9	243.52	0.0362	916
900*	900	38.9	939	72/3.99	7/2.66	39.9	2790.2	188.33	0.0321	972
900*	900	75	975	84/3.69	7/3.69	40.59	3074.2	226.5	0.0322	974
1000*	1000	43.2	1043	72/4.21	7/2.80	42.08	3100.3	209.26	0.0289	1031
1120*	1120	47.3	1167	72/4.45	19/1.78	44.5	3464.9	234.53	0.0258	1096
1120*	1120	91.2	1211	84/4.12	19/2.47	45.31	3811.5	283.17	0.0258	1100
1250*	1250	102	1352	84/4.35	19/2.61	47.85	4253.9	316.04	0.0232	1165
1250*	1250	52.8	1303	72/4.70	19/1.88	47	3867.1	261.75	0.0231	1163
1120*	1120	91.2	1211	84/4.12	19/2.47	45.31	3811.5	283.17	0.0258	1100
