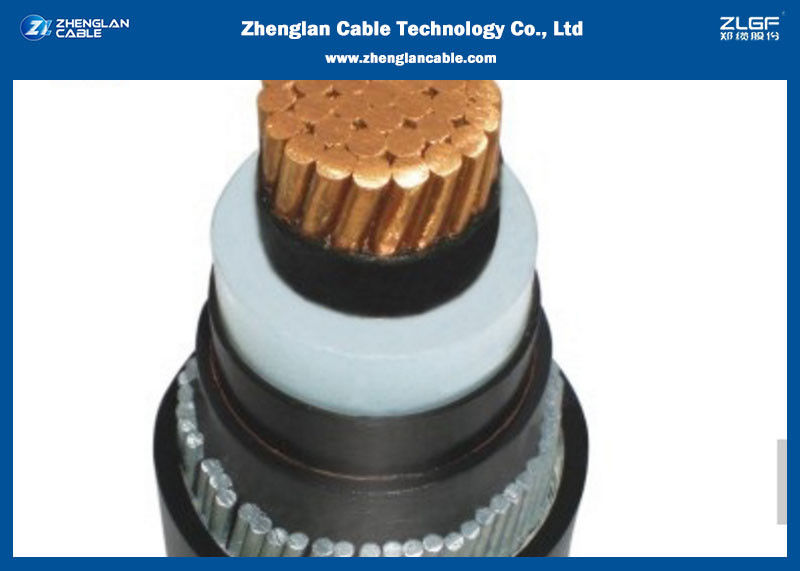

18/30KV MV Single Core Armored Power Cable

Cavo di alimentazione armato unipolare MT 18/30KV, cavo isolato secondo IEC 60502/60228

Costruzione del cavo

Conduttori

Vengono utilizzati conduttori in alluminio o rame. I conduttori fino a 630 mm² saranno circolari, compattati e trefolati e devono essere conformi alla IEC 60228 classe 2. Il conduttore da 630 mm² sarà di tipo trefolato circolare sul quale verrà applicato uno strato di nastro semiconduttore.

Schermo del conduttore

Questo sarà uno strato estruso di composto semiconduttore reticolabile applicato mediante processo di tripla estrusione simultanea sul conduttore insieme all'isolamento e allo schermo di isolamento. La tripla estrusione è un'unica operazione di alta precisione che elimina la possibilità di qualsiasi contaminazione tra gli strati che potrebbe creare irregolarità nel campo elettrico. Attraverso un'attenta selezione dei materiali e una particolare attenzione ai parametri di processo, produciamo gli strati di schermo isolante con il grado di forza di spellatura richiesto come stabilito dallo standard nazionale o internazionale applicabile.

Isolamento

Questo sarà uno strato estruso di XLPE applicato sullo schermo del conduttore mediante processo di tripla estrusione insieme allo schermo del conduttore e allo schermo di isolamento.

Schermo di isolamento

Questo sarà uno strato di composto semiconduttore reticolabile che verrà applicato mediante processo di tripla estrusione sull'isolamento.

Schermo metallico

Sarà costituito da uno strato di nastro di rame applicato elicoidalmente con sovrapposizione sullo schermo di isolamento. Su richiesta possono essere fornite anche altre combinazioni di schermi metallici secondo le esigenze del cliente.

Posa

Nel caso di cavi a tre conduttori, i tre conduttori sono posati con riempitivi non igroscopici come riempitivi in polipropilene (PP) negli interstizi e viene applicato un nastro di legatura con una sovrapposizione. Questi nastri di legatura possono essere in PVC o polietilene espanso.

Guaina interna (letto) per cavi armati

Uno strato estruso di PVC o PE viene applicato sui conduttori posati per cavi armati. Il PVC è normalmente di grado ST2 e il PE di grado ST7 secondo la IEC 60502 Parte 2.

Armatura

Nel caso di cavi armati, l'armatura viene applicata elicoidalmente sulla guaina interna. Per i cavi unipolari, è costituita da fili di alluminio e per i cavi multipolari, l'armatura può essere una delle seguenti opzioni:

a) Filo di acciaio zincato.

b) Nastro di acciaio zincato.

Guaina esterna

Uno strato estruso viene applicato sull'armatura nel caso di cavi armati e sui conduttori posati nel caso di cavi non armati. Il materiale della guaina esterna può essere PVC, PE, HDPE o MDPE. I nostri

cavi di media tensione sono normalmente forniti con guaine esterne in PVC rosso conformi a BS 6622 o IEC 60502. Altri colori possono essere forniti per soddisfare una serie di considerazioni sull'installazione, come l'effetto delle radiazioni UV e le diverse composizioni del suolo. Possono essere fornite anche formulazioni antitarme, oltre alle guaine esterne rivestite di grafite, laddove sia richiesto il collaudo in loco della guaina.

Prestazioni al fuoco sulle guaine dei cavi

I cavi possono anche essere forniti con guaine esterne in PVC speciali ritardanti di fiamma per conformarsi allo standard IEC 60332. Possiamo anche fornire cavi con guaine a basso fumo senza alogeni (LSZH) secondo gli standard BS 7211 e BS 6724 o altri standard internazionali equivalenti.


Cavo di alimentazione armato unipolare MT 18/30KV, cavo isolato secondo IEC 60502/60228

Cavo isolato in rame XLPE, tre conduttori Parametri del cavo:
